UG10.0练习3D建模七

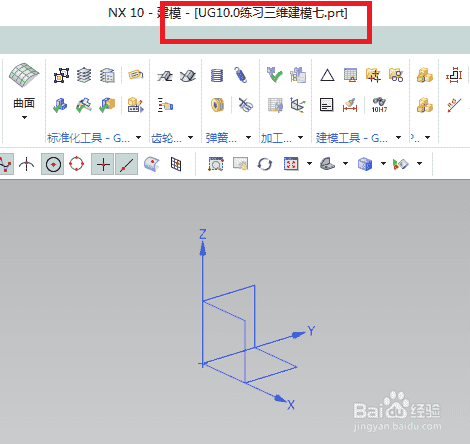

-1步读取-2步读取工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
然后保存为“UG10.0练习3D建模7”。

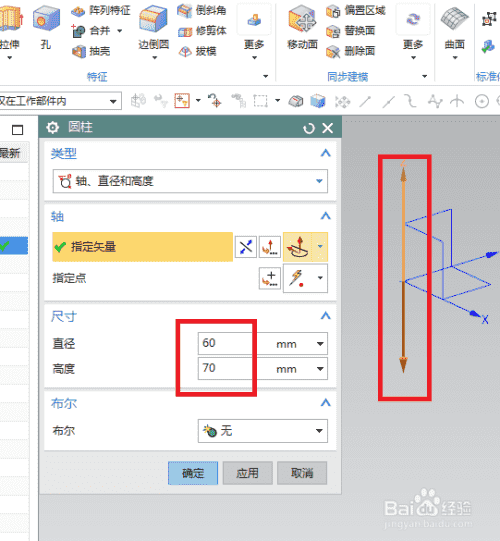

步骤读数2如下图所示，
执行[菜单-插入-设计特征-圆柱体]，
指定矢量的Z轴，方向向下。
设置尺寸:直径60，高度70，
单击应用。
步骤读数3如下图所示，
指定矢量，向下方向，
设置尺寸:直径40，高度15，
布尔差分查找，
单击确定。
-5步读数4如下图所示，

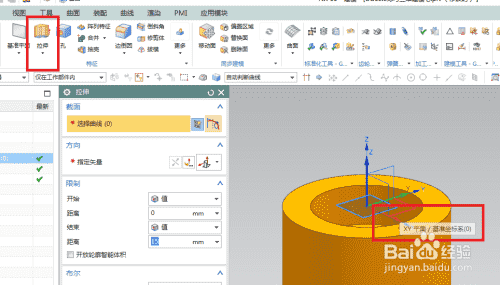

执行[拉伸-XY平面]直接进入草图。

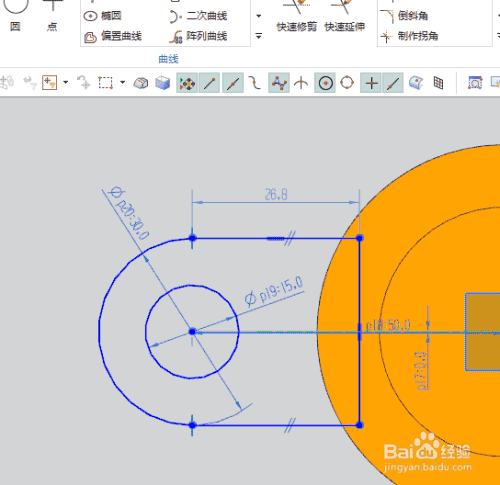

步骤读数5如下图所示，
自动激活轮廓命令，绘制一个闭合的U形，
激活快速标注命令，标注:0，50，30，
激活圆命令，在半圆的中心画一个圆。
双击以修改圆直径15。
单击“完成”退出草图。

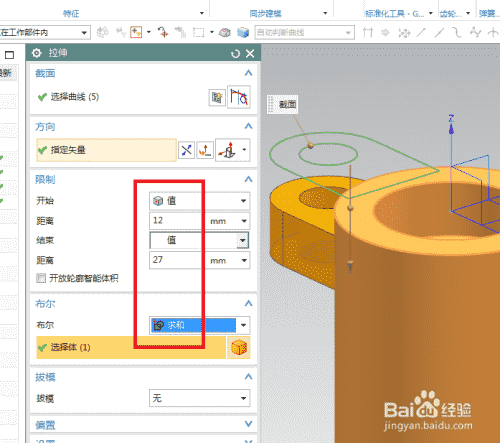

步骤读数6如下图所示，
返回“拉伸”对话框，
设置限制:12开始，27结束，向下，
布尔求和，
单击确定。
步骤读数7如下图所示，

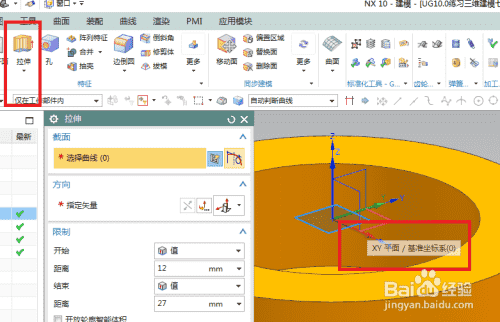

执行[拉伸-XY平面]直接进入草图。
步骤读数8如下图所示，
自动激活轮廓命令，绘制四边形、
在轴上添加具有四条等边和四个点的几何约束。
双击以修改尺寸18。
单击“完成”退出草图。

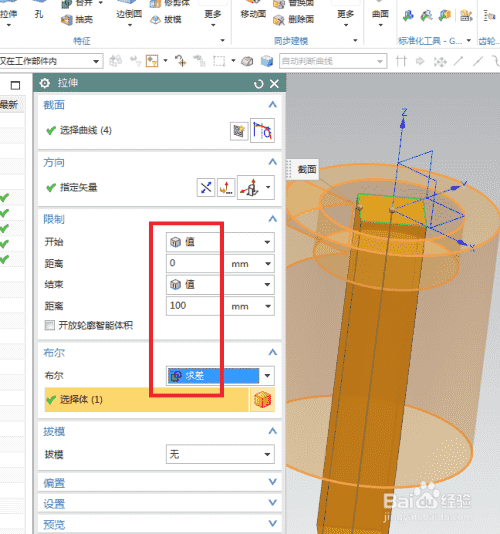

-10步读数9如下图所示，
限制:0开始，100结束，
在向下的方向上，
布尔差分查找，
单击确定。
步骤读数10如下图所示，
隐藏数据，显示为阴影，
渲染-真实着色-全局材质钢。
—————
三维建模完成。
到目前为止，
这个练习结束了。
-12步读取结束
