UG10.0练习3D建模114

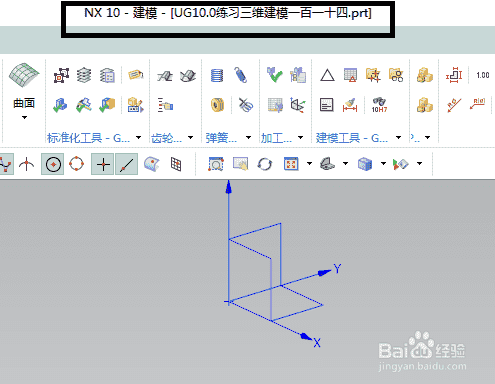

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模114

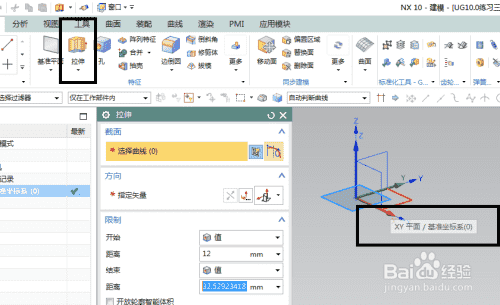

步骤读数2如下图所示，
执行[拉伸-XY平面]直接进入草图。

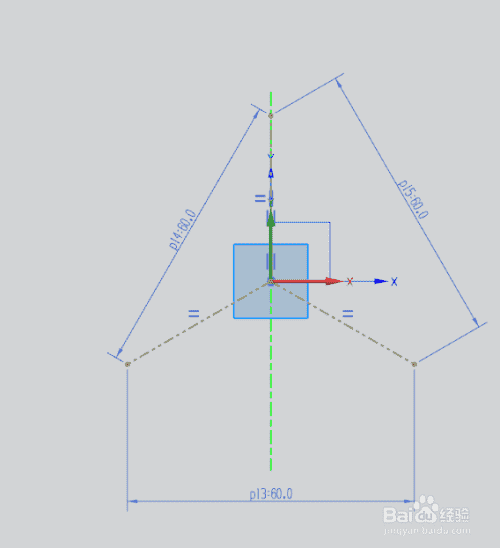

步骤读数3如下图所示，
激活直线命令，从坐标原点开始画三条直线。
添加几何约束、重叠、
激活快速尺寸命令，尺寸:60，
把三条直线变成参考线。

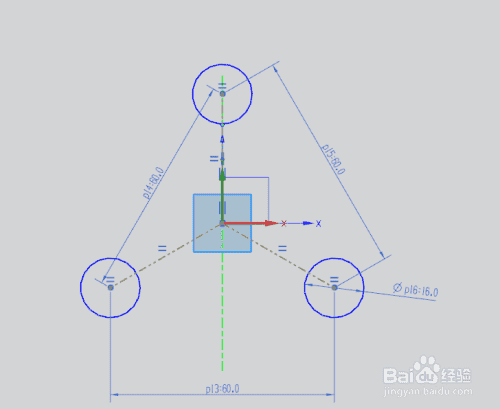

步骤读数4如下图所示，
激活圆命令，画三个圆，
添加几何约束，等直径，双击将直径修改为16。

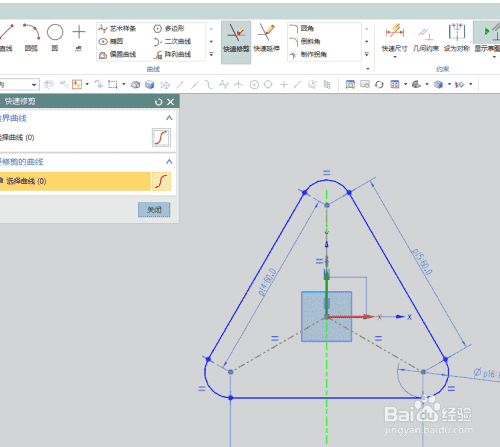

步骤读数5如下图所示，
激活直线命令，绘制三条切线，
激活快速修剪命令，将圆修剪成弧形。

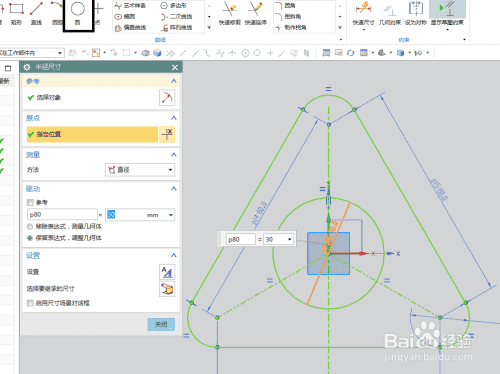

步骤读数6如下图所示，
激活圆命令，在坐标原点周围画一个圆。
双击将直径修改为30，
单击“完成”退出草图。

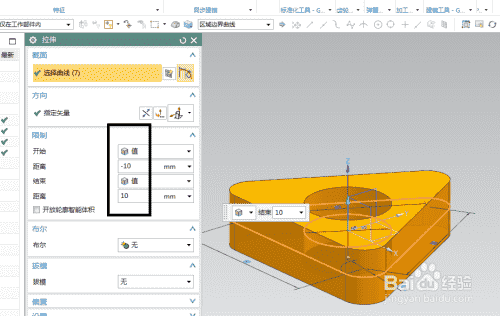

步骤读数7如下图所示，
设置限制:-10次开始，10次结束，
单击确定。

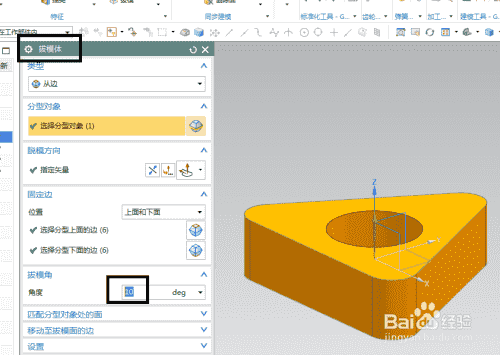

步骤读数8如下图所示，
执行[菜单-插入-细节特征-模具图]，
分离对象选择实体，脱模方向指定矢量的Z轴，上下选择，设置角度10，
单击确定。

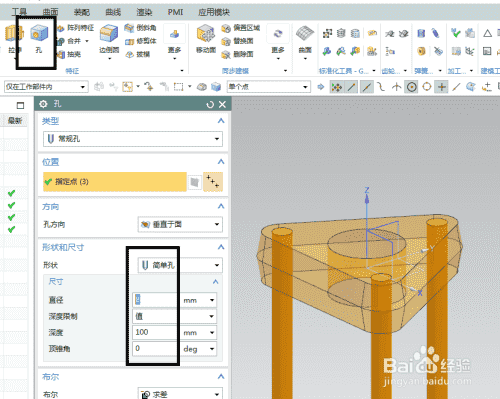

步骤读数9如下图所示，
单击工具栏中的孔命令指定点:三个弧中心点。
将形状设置为直径为8、深度为100的简单孔。
单击确定。
步骤读数10如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
三维建模已经完成，本练习已经结束。
-11步读取结束
