UG10.0练习三维建模15

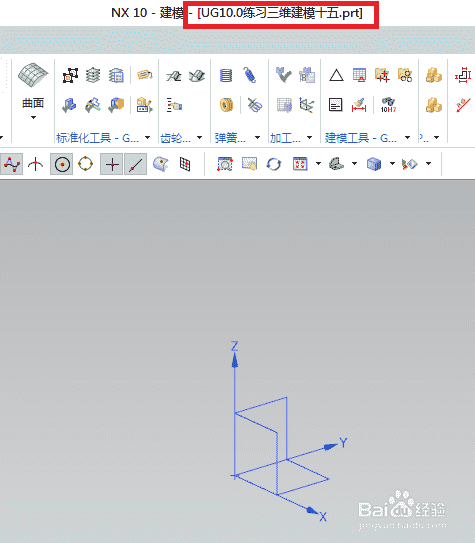

-1步读取-2步读取工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个新的空白模型文件，然后将其保存为“UG10.0练习3D建模15”

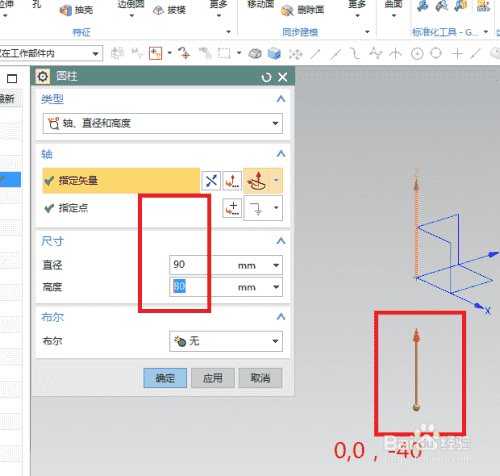

步骤读数2如下图所示，
执行[菜单-插入-设计特征-圆柱体]，
指定向量的Z轴，指定点:0，0，-40，
设置尺寸:直径90，高度80，
单击“应用”。
步骤读数3如下图所示，
指定矢量z轴，
指定点:0，106，-35，
设置尺寸:直径40，高度70，
单击确定。

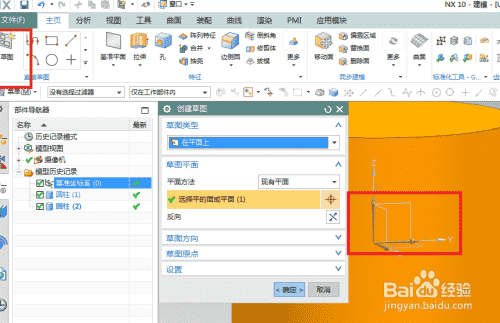

-5步读数4如下图所示，
单击工具栏中的草图图标。
在参考坐标系中单击XY平面，
在“创建草图”中单击“确定”。

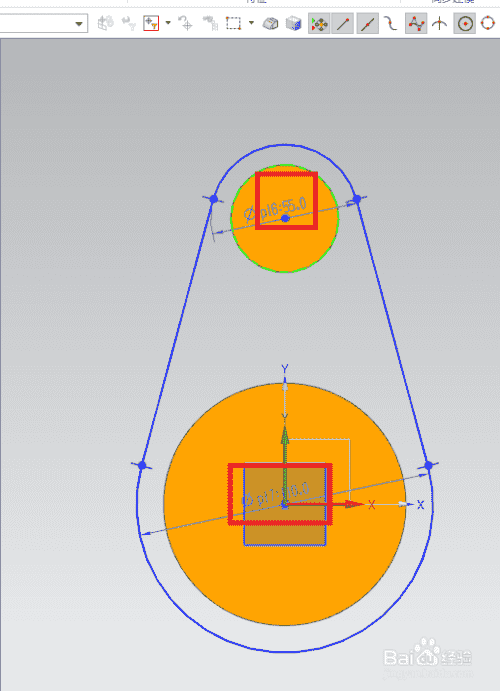

步骤读数5如下图所示，
激活圆命令，分别画两个圆心的圆。
双击以修改直径110和55。
激活直线命令，画两条切线，
激活快速修剪命令，将整个圆修剪成两段圆弧。
单击“完成”退出草图。

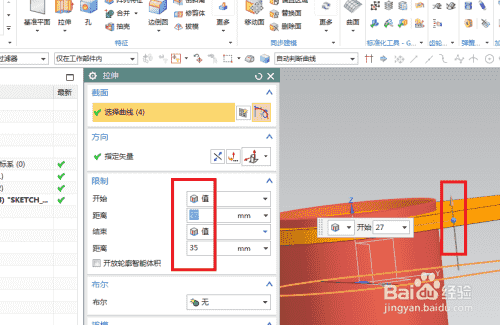

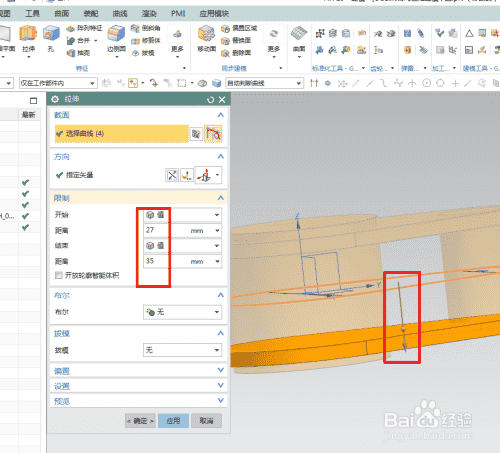

步骤读数6如下图所示，
单击工具栏中的拉伸图标。
为截面选择刚才的草图。
设置限制:27个开始，35个结束，
向上伸展，
单击“应用”。
步骤读数7如下图所示，
为截面选择刚才的草图。
向下伸展，不受限制。
单击确定。
步骤读数8如下图所示，
单击工具栏中的“合并”。
选择所有实体，
单击确定。

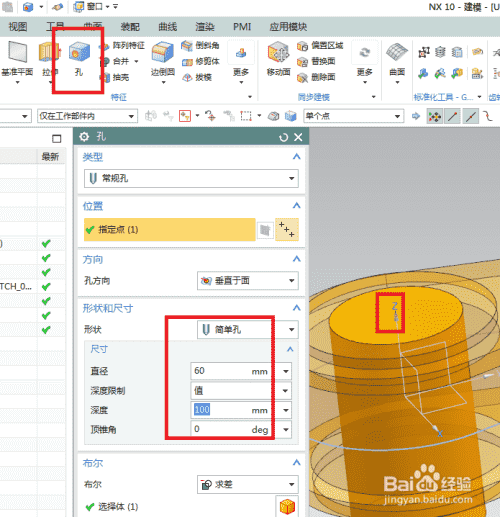

-10步读数9如下图所示，
单击工具栏中的“孔”。
指定点:大中心点，
形状是一个简单的孔，直径60，深度100。
单击“应用”。

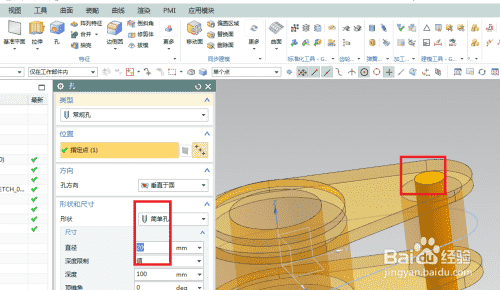

步骤读数10如下图所示，
指定点:小中心点，
简单形状的孔，直径20，
对于其余默认值，请单击“确定”。

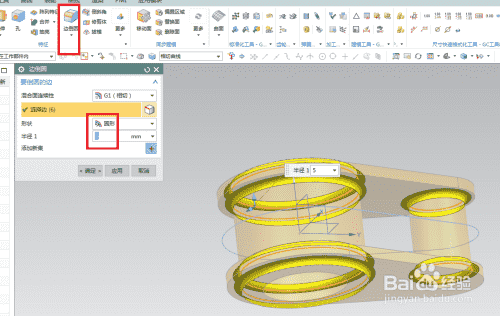

步骤读数11如下图所示，
单击工具栏中的边缘倒圆命令。
单击实体中的六条相交线，
半径R5，
单击确定。
步骤读数12如下图所示，
隐藏所有基准和草图。
显示器设置为浅色。
到目前为止，三维实体建模已经完成。
这个练习结束了。
-14步读取结束
