UG10.0练习3D建模253

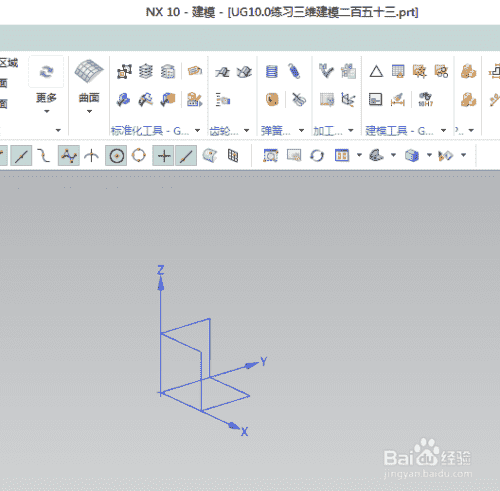

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模253

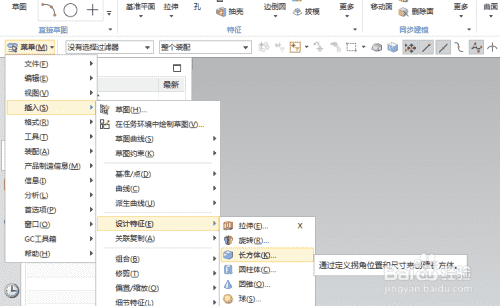

步骤读数2如下图所示，
执行菜单-插入-设计功能-长方体。
激活框命令。

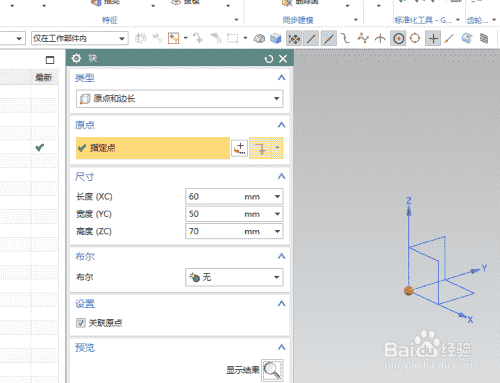

步骤读数3如下图所示，
指定点:坐标原点，
设置尺寸:60x50x70。
单击确定。

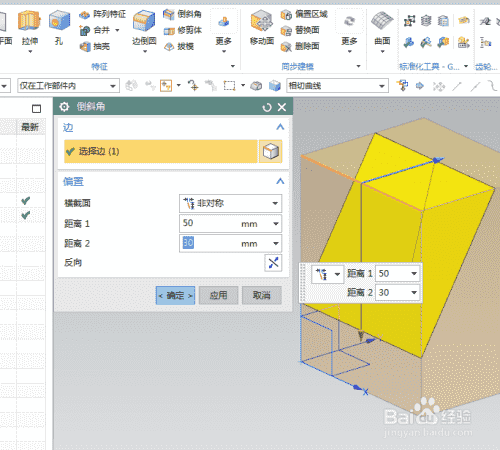

步骤读数4如下图所示，
单击工具栏中的斜角命令。
选择实体中的相交线，
将横截面设置为不对称，距离1为50，距离2为30。
单击确定。

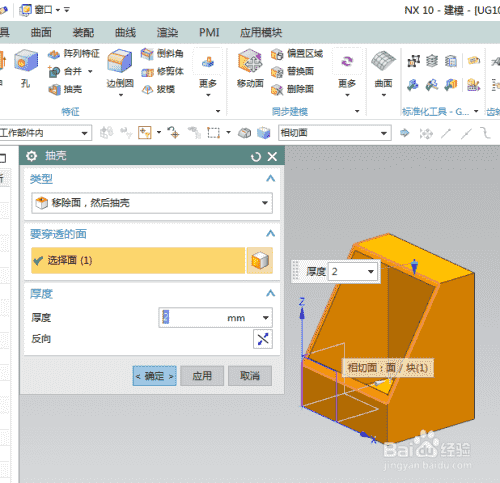

步骤读数5如下图所示，
单击工具栏中的外壳提取命令，
类型是“去除面部，然后提取外壳”，
选择倾斜平面。
将厚度设置为2，
单击确定。

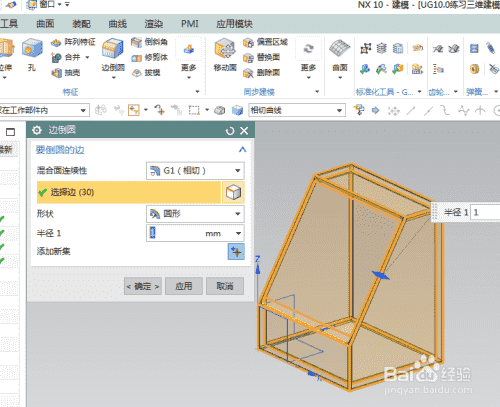

步骤读数6如下图所示，
单击工具栏中的边缘倒圆命令。
按住Ctrl+A，选择所有实体边，并将半径设置为1。
单击确定。
步骤读数7如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
是的，三维建模已经完成。
这个练习结束了。
-8步读取结束
