UG10.0练习3D建模117

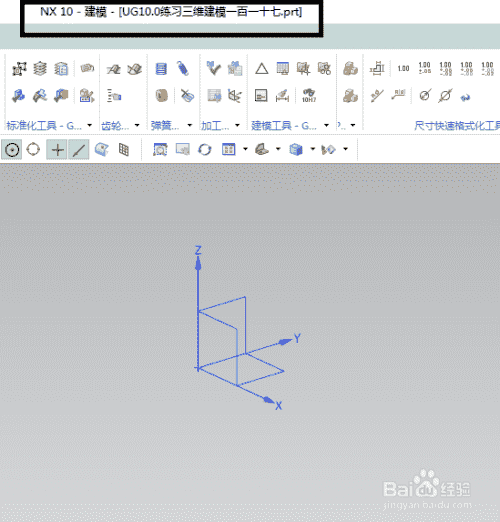

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个新的空白模型文件并保存为:UG10.0练习3D建模117。

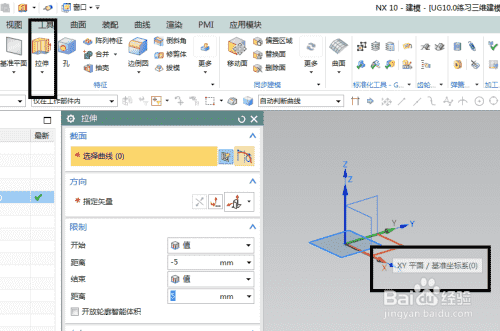

步骤读数2如下图所示，
执行[拉伸-XY平面]直接进入草图。

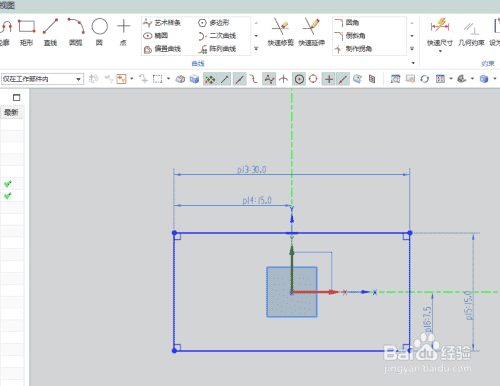

步骤读数3如下图所示，
激活矩形命令，绘制一个矩形，
双击可修改尺寸:长30，半长15，宽15，半宽7.5。

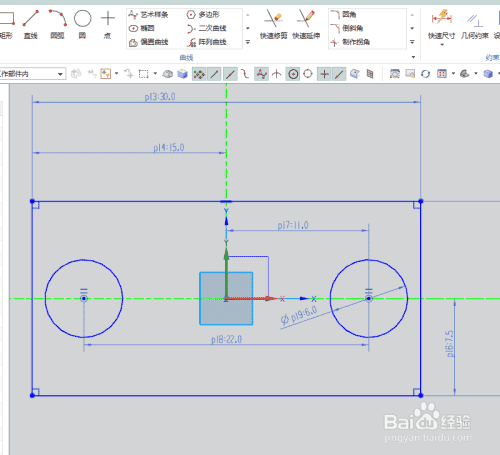

步骤读数4如下图所示，
激活圆命令，画两个圆，圆心在水平轴上。
双击将直径修改为6.0，将中心距离修改为22，将中心距离修改为纵轴11。

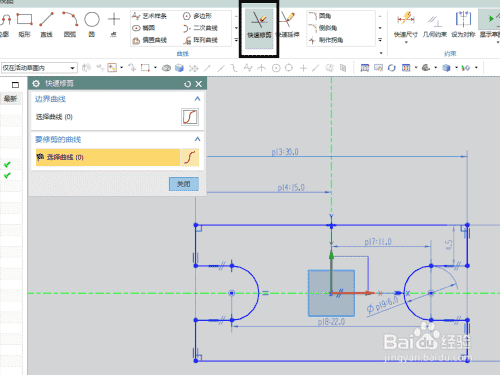

步骤读数5如下图所示，
激活线命令，绘制四条水平线，添加几何约束，相切，平行，
激活快速修剪命令，修剪成两个U形。
单击“完成”退出草图。

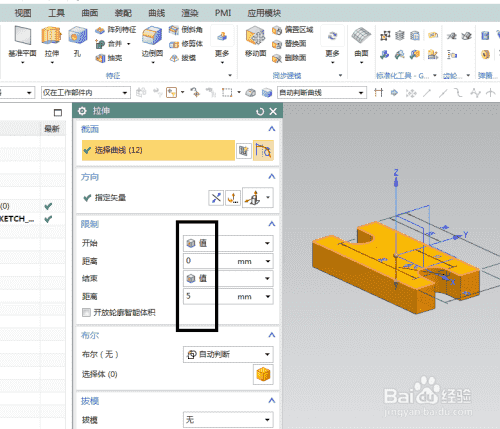

步骤读数6如下图所示，
设置限制:0开始，5结束，
单击确定。

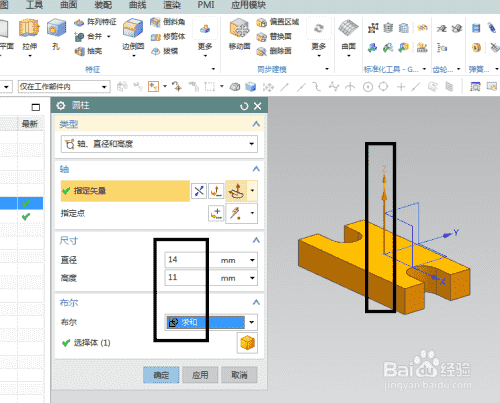

步骤读数7如下图所示，
执行[菜单-插入-设计特征-圆柱体]，
指定矢量z轴，
尺寸设定为直径14、高度11，
布尔和，点击“应用”。

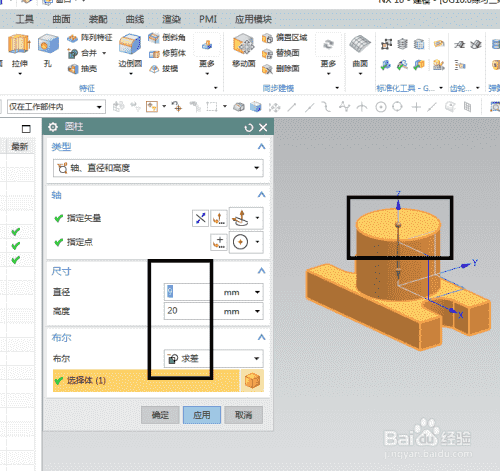

步骤读数8如下图所示，
指定矢量的Z轴、指定点、圆柱体上端面的圆心，
设置尺寸:直径9，高度20，
布尔差分查找，
单击确定。
步骤读数9如下图所示，
隐藏基准坐标系，显示设置为阴影，
————————
到目前为止，
三维建模已经完成，本练习已经结束。
-10步读取结束
