UG10.0练习3D建模225
-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:

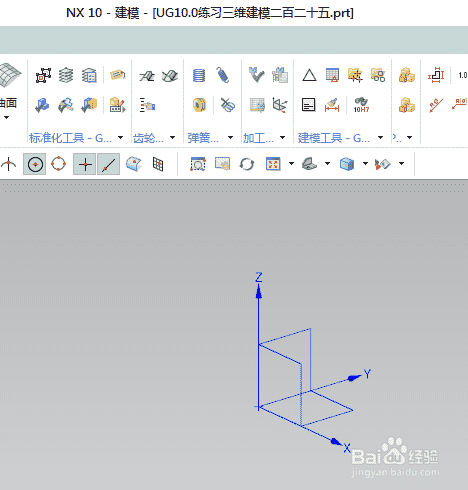

打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模225
步骤读数2如下图所示，

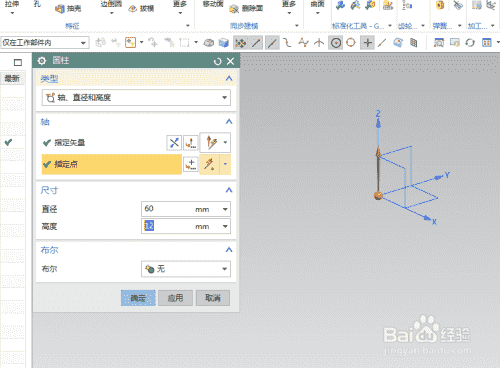

执行[]菜单-插入-设计功能-气缸[]，
指定矢量的Z轴，默认坐标原点，
设置尺寸:直径60，高度12，
单击“应用”。
步骤读数3如下图所示，

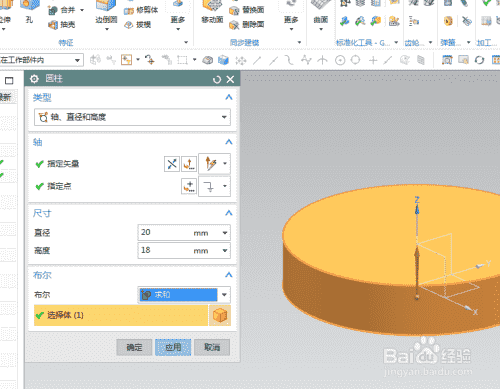

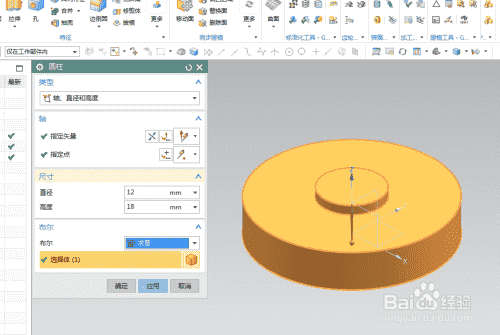

指定向量的Z轴，指定点:X和Y坐标均为0，Z坐标为-3。
设置尺寸:直径20，高度18，
布尔求和，
单击“应用”。
步骤读数4如下图所示，
指定向量的Z轴、指定点和小圆柱体底面的中心点。
设置尺寸:直径12，高度18，布尔差，
单击确定。
步骤读数5如下图所示，

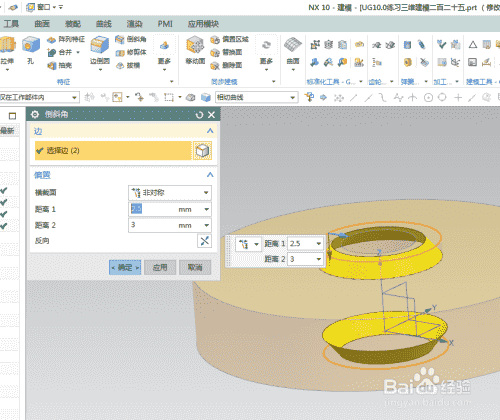

单击工具栏中的斜角命令。
横截面是非对称的，距离1设置为2.5，距离2设置为3，
选择实体边界线，
调整方向，
单击确定。
步骤读数6如下图所示，
执行[拉伸-XY平面]直接进入草图。
步骤读数7如下图所示，

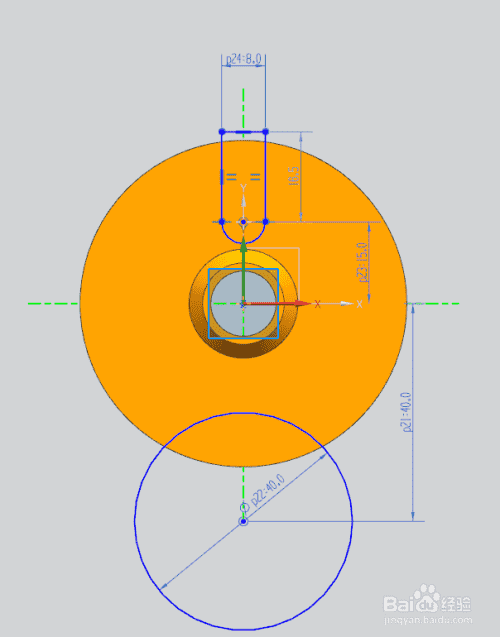

激活轮廓命令，画一个封闭的“U”形，激活圆命令，画一个圆，
添加几何约束，两个中心在纵轴上，相切，相等，
激活快速标注命令，标注:U形宽度8，高度16.5，中心距15，中心距40，直径40，
单击“完成”退出草图。

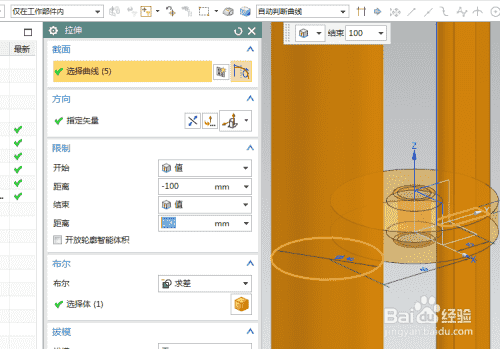

步骤读数8如下图所示，

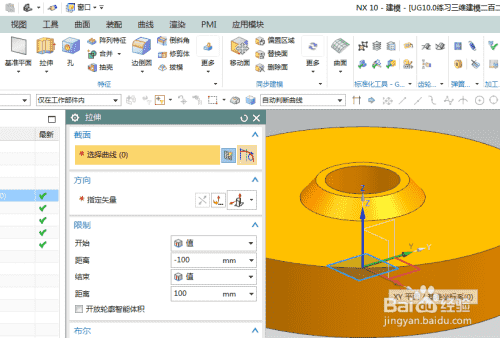

设置限制:-100开始，100结束，
布尔差分查找，
单击确定。
步骤读数9如下图所示，

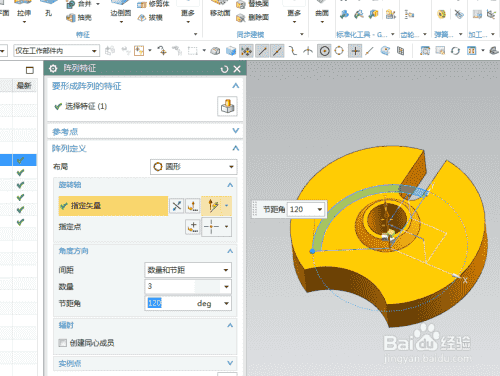

执行[菜单-插入-关联复制-阵列功能]，
选择刚刚挤出的特征，选择圆形布局，
指定矢量z轴，设置数字3，俯仰角120，
单击确定。
步骤读数10如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
该三维建模完成。
这个练习结束了。
-11步读取结束
