UG10.0练习3D建模79
-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模79
步骤读数2如下图所示，
执行菜单-插入-设计功能-长方体。
指定点:具体坐标见下图。
设置尺寸:100x100x18。
单击“完成”退出草图。
步骤读数3如下图所示，
单击工具栏中的边舍入命令，选择两条实体边。
半径R50被设定，
单击确定。

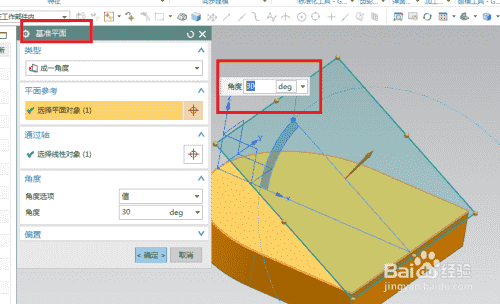

步骤读数4如下图所示，
单击工具栏中的基准平面。
选择实体平面、实体边缘、
将角度设置为30°，
单击确定。

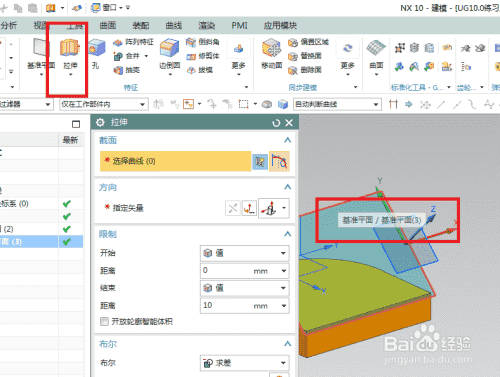

步骤读数5如下图所示，
执行[拉伸-新基准平面]直接进入草图。

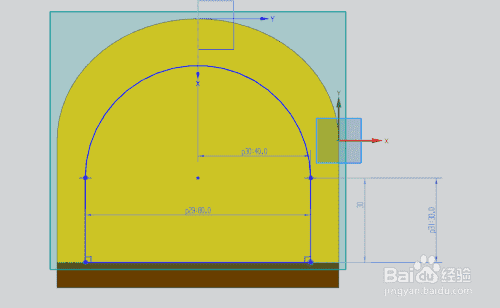

步骤读数6如下图所示，
自动激活轮廓命令，绘制一个闭合的U形，添加几何约束，相切，中心在纵轴上。
激活“起始尺寸”命令，标注:宽度80，半径40，高度30，
单击“完成”退出草图。
步骤读数7如下图所示，
设置限制:0开始直到扩展结束，布尔和，
单击确定。

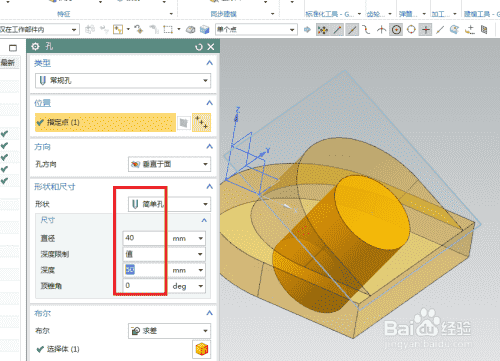

步骤读数8如下图所示，
单击工具栏中的孔图标，将该点指定为中心点。
形状是简单的孔，直径40，深度50，
单击确定。

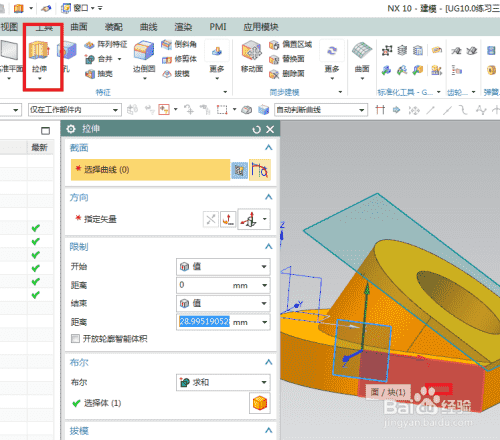

步骤读数9如下图所示，
执行[拉伸-实体平面(见红色矩形)直接进入草图。

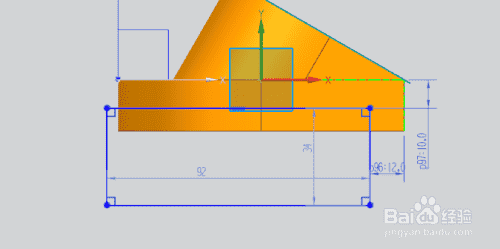

步骤读数10如下图所示，
激活矩形命令，绘制矩形，
激活快速尺寸命令，尺寸:上距离10，右距离12，
单击“完成”退出草图。

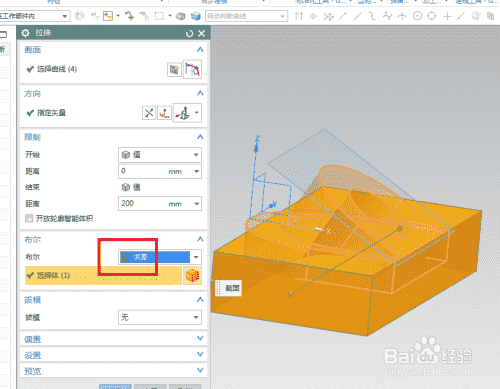

步骤读数11如下图所示，
将限制设置为:0开始，200结束，
布尔差分查找，
单击确定。
步骤读数12如下图所示，
隐藏基准坐标系和基准平面，
显示器设置为浅色，
—————
到目前为止，
三维实体建模已经完成，本练习结束。
-13步读取结束
