UG10.0练习3D建模206

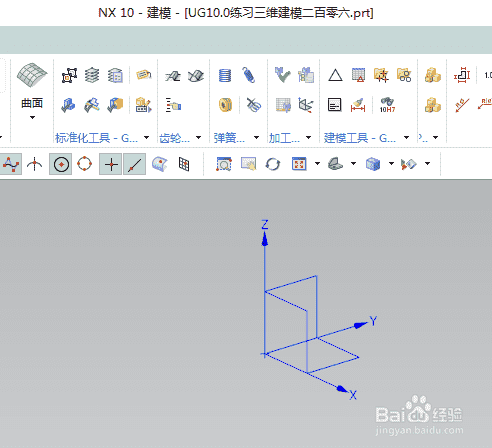

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模206

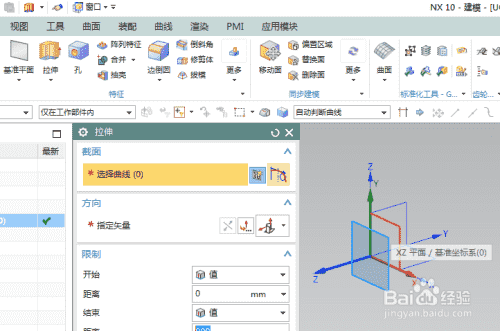

步骤读数2如下图所示，
执行[拉伸-XZ平面]直接进入草图。

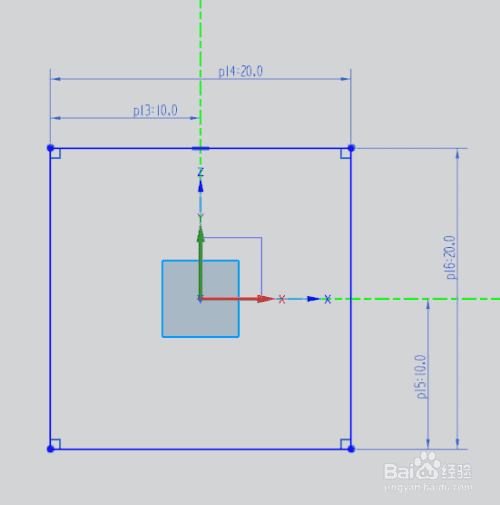

步骤读数3如下图所示，
激活矩形命令，绘制一个矩形，
激活快速尺寸命令，尺寸:20x20(10x10)，

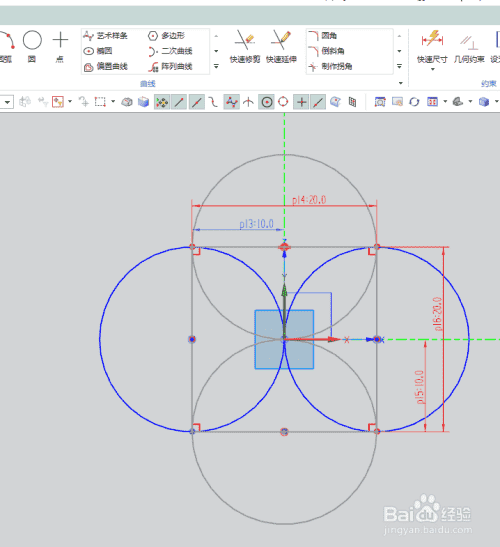

步骤读数4如下图所示，
激活“圆”命令，以边线中点为中心，长度为直径绘制四个圆，并添加几何约束和相切。

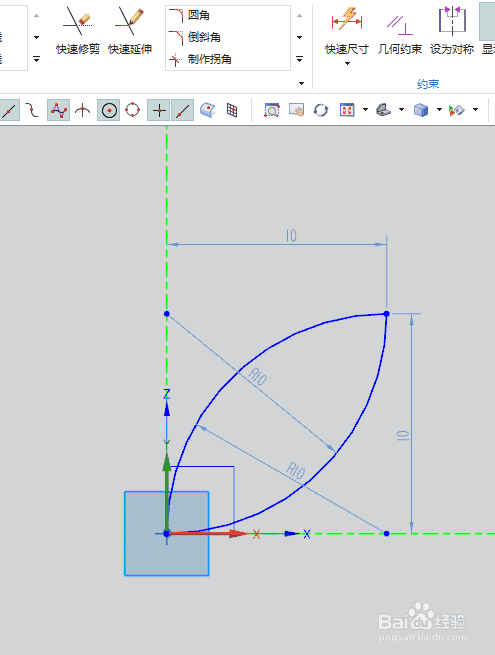

步骤读取5如下图所示，激活快速修剪命令来修剪树叶，如下图所示。
单击“完成”退出草图。

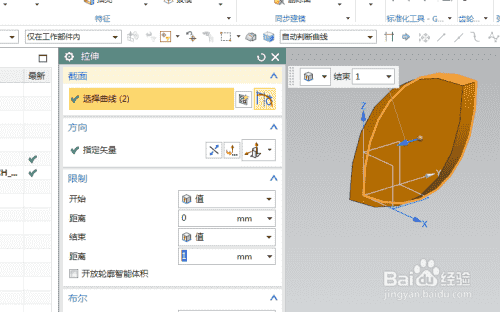

步骤读数6如下图所示，
设置限制:0开始，1结束，
单击确定。

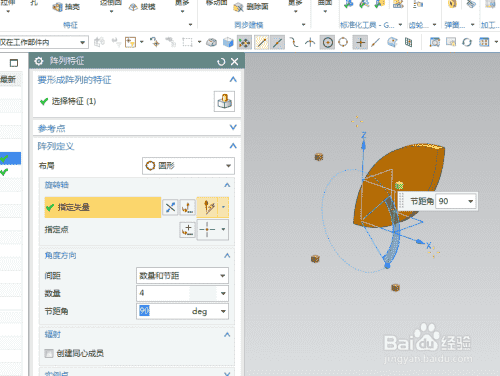

步骤读数7如下图所示，
执行[菜单-插入-关联复制-阵列功能]，
选择实心、圆形布局，指定矢量Y轴，
设定4号，俯仰角90度，
单击确定。

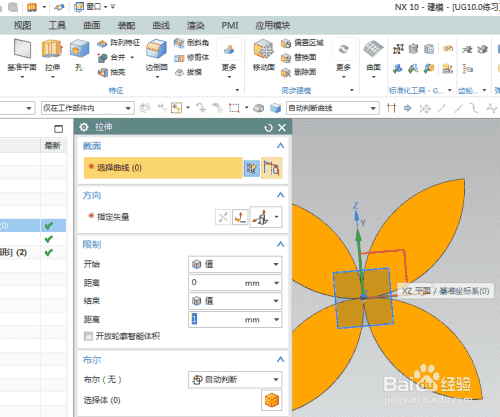

步骤读数8如下图所示，
执行[拉伸-XZ平面]直接进入草图。

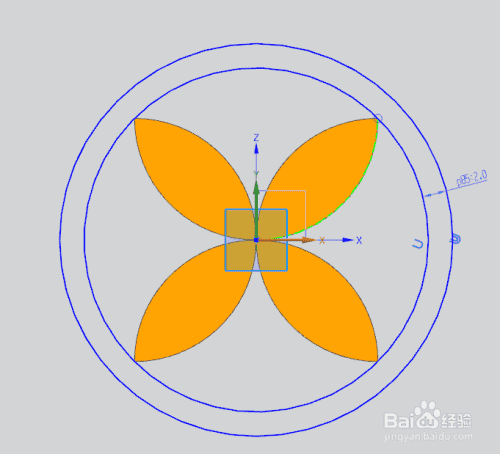

步骤读数9如下图所示，
激活圆命令，画一个圆，
激活偏移曲线命令，向外偏移2，
单击“完成”退出草图。

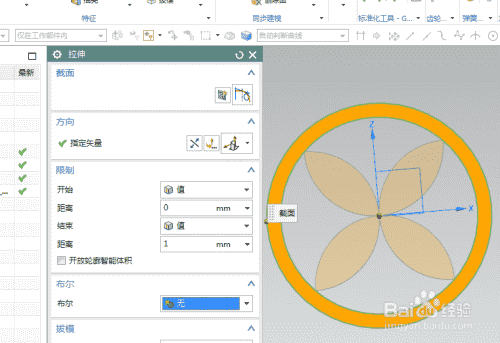

步骤读数10如下图所示，
设置限制:0开始，1结束，
单击确定。

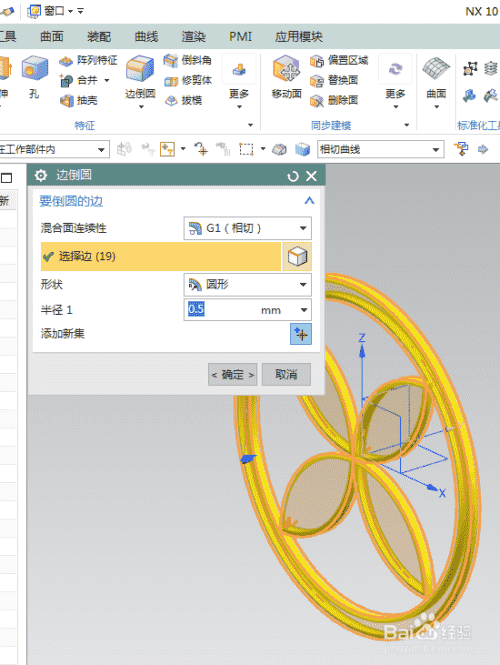

步骤读数11如下图所示，
单击工具栏中的边缘倒圆命令。
将半径设置为0.5，
然后根据下图选择实体边界线。
单击确定。
步骤读数12如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
三维建模已经完成，本练习已经结束。
-13步读取结束
