UG10.0练习3D建模292

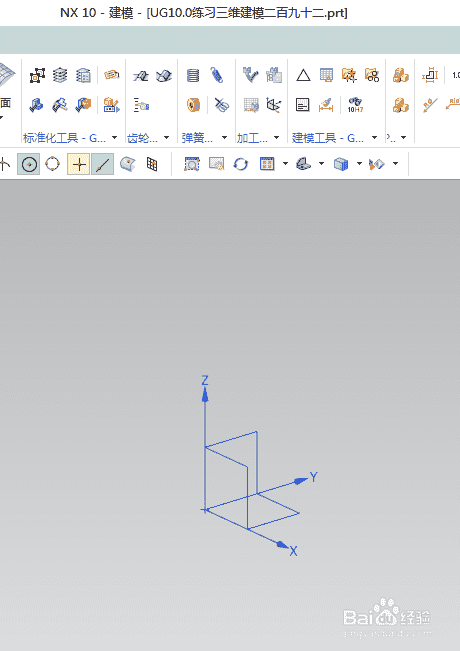

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件并创建一个新的空白模型文件。
另存为:UG10.0练习3D建模292

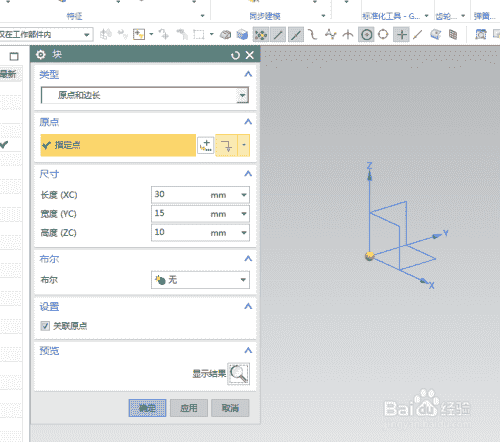

步骤读数2如下图所示，
执行[]菜单-插入-设计特色-长方体[]，
指定点:坐标原点，
设置尺寸:30x15x10。
单击确定。

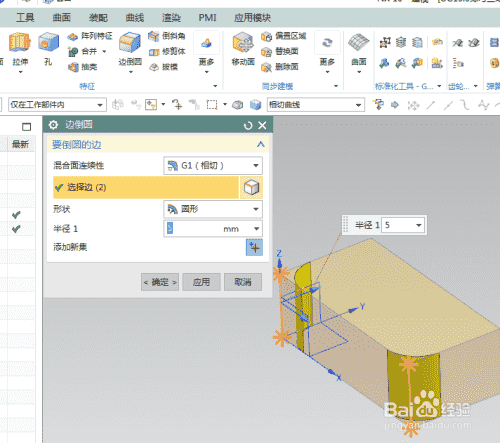

步骤读数3如下图所示，
单击工具栏中的边缘倒圆命令。
选择两条实体边，
将半径设置为R5。
单击确定。
步骤读数4如下图所示，
单击工具栏中的壳提取命令以选择上表面。
将厚度设置为1，
单击确定。

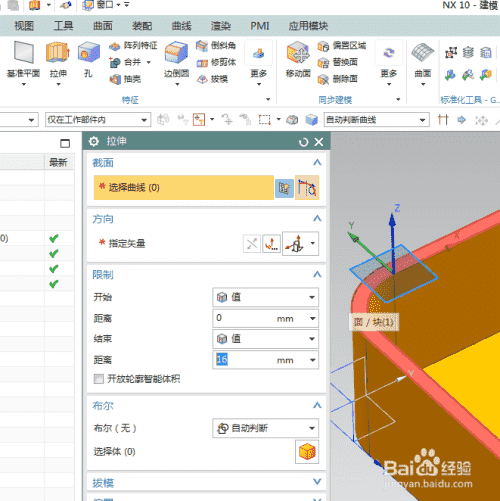

步骤读数5如下图所示，
单击工具栏中的拉伸命令。
单击实体的上表面以直接输入草图。

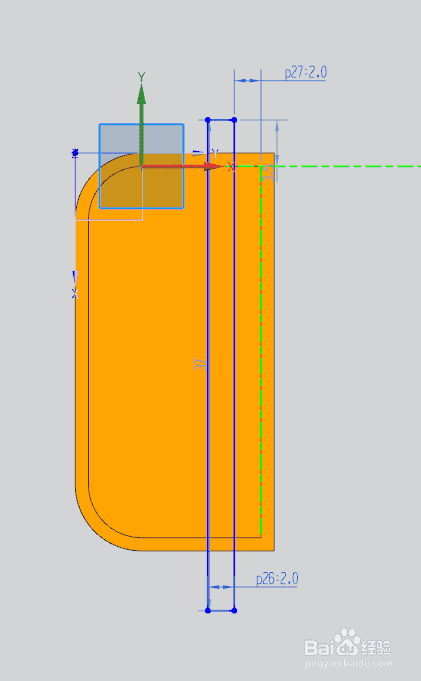

步骤读数6如下图所示，
激活矩形命令，绘制一个矩形，
激活快速标注命令进行标注:右边的线是实体右边的2，宽度是2。
单击“完成”退出草图。

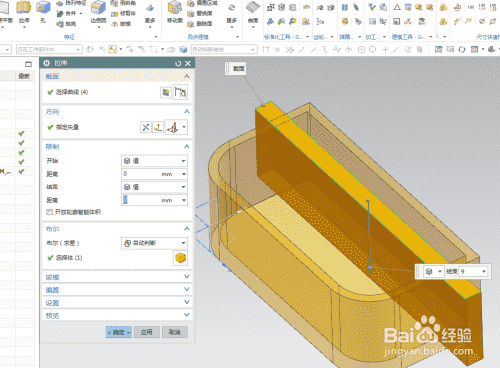

步骤读数7如下图所示，
设置限制:0开始，9结束，
布尔差分查找，
单击确定。

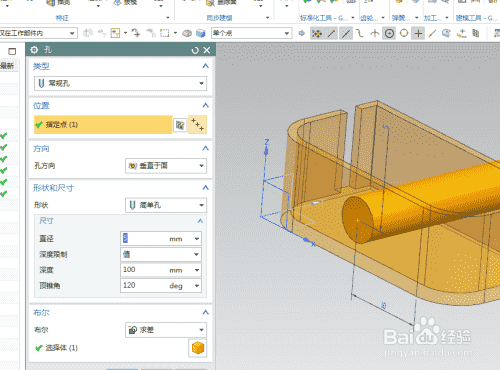

步骤读数8如下图所示，
单击工具栏中的孔命令，
指定点:上面5个，右边10个，
将形状设置为直径为5、深度为100的简单孔。
单击确定。

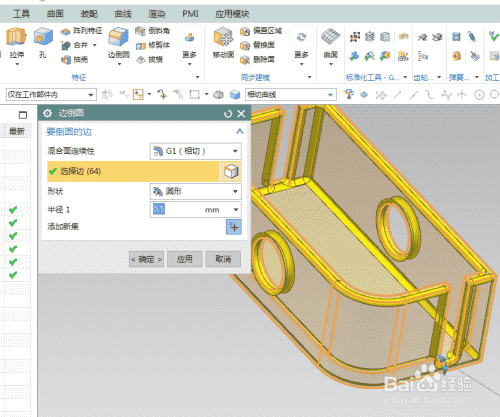

步骤读数9如下图所示，
单击工具栏中的边缘倒圆命令。
按住Ctrl+A，选择整个实体的所有相交线。
将半径设置为0.5，
单击确定。
步骤读数10如下图所示，
隐藏基准坐标系，显示设置为阴影，
渲染-真实着色-全局材质青色明亮塑料，
—————
到目前为止，
三维建模完成，渲染完成。
这个练习结束了。
