UG10.0练习3D建模70

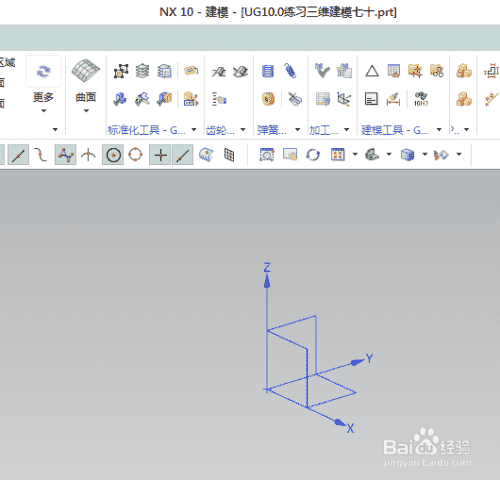

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模70

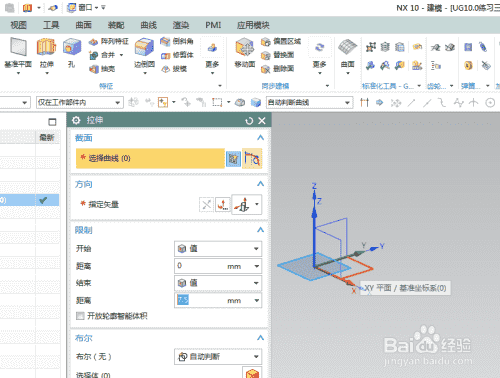

步骤读数2如下图所示，
执行[拉伸-XY平面]直接进入草图。

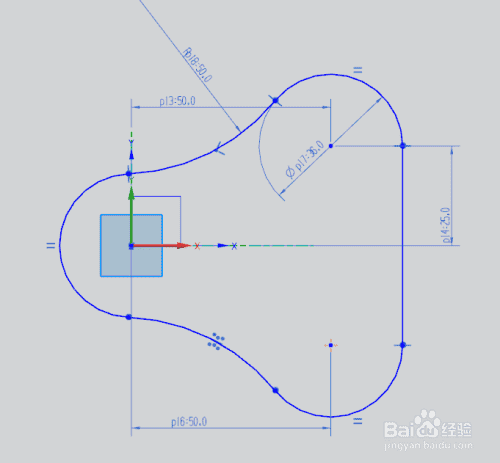

步骤读数3如下图所示，
激活圆命令，绘制三个圆，添加几何约束，等直径，
双击以修改尺寸:中心距离50，直径36，
激活圆弧命令，绘制一条圆弧，切线，半径R50，
激活镜像曲线命令，在水平轴上镜像，
单击“完成”退出草图。

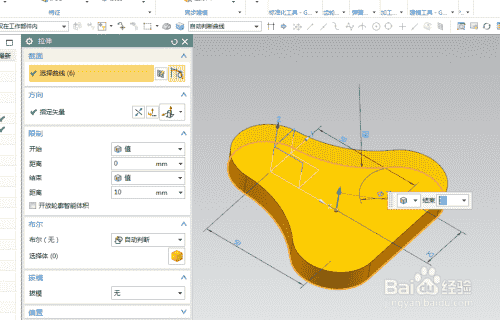

步骤读数4如下图所示，
设置限制:0开始，10结束，
单击确定。

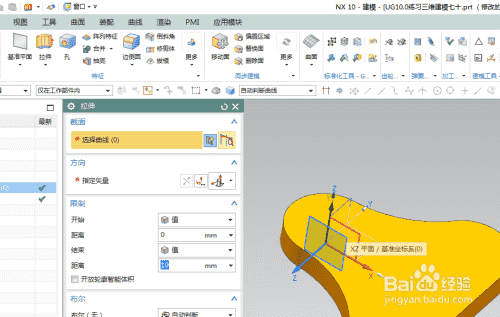

步骤读数5如下图所示，
执行[拉伸-XZ平面]直接进入草图。

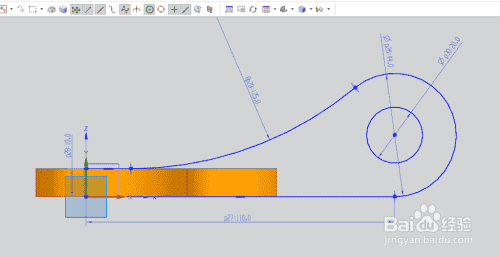

步骤读数6如下图所示，
激活矩形命令，绘制矩形，添加几何约束，重叠，
激活圆命令，画两个圆，相切，同心，
激活圆弧命令，画一条圆弧，两端相切，半径R125，
单击“快速修剪”来修剪矩形和大圆。
单击“完成”退出草图。

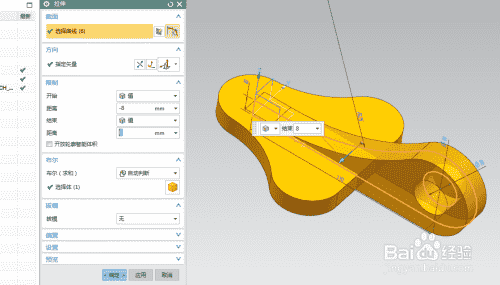

步骤读数7如下图所示，
返回“拉伸”对话框，
设置限制:-8个开始，8个结束，
布尔求和，
单击确定。

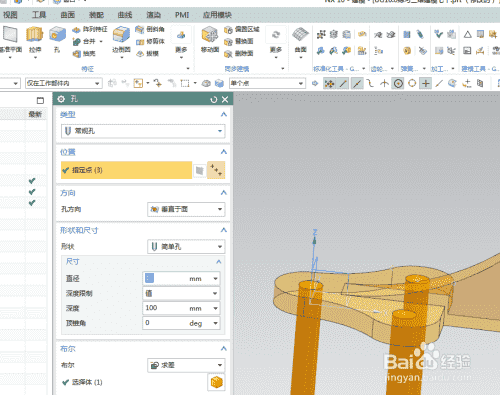

步骤读数8如下图所示，
单击工具栏中的孔图标。
指定点:三个中心点，
将形状设置为简单的孔，直径12，深度100，
单击确定。
步骤读数9如下图所示，
隐藏参考坐标系，
显示为彩色，
—————
到目前为止，
三维实体建模已经完成，本练习结束。
-10步读取结束
