UG10.0练习3D建模288

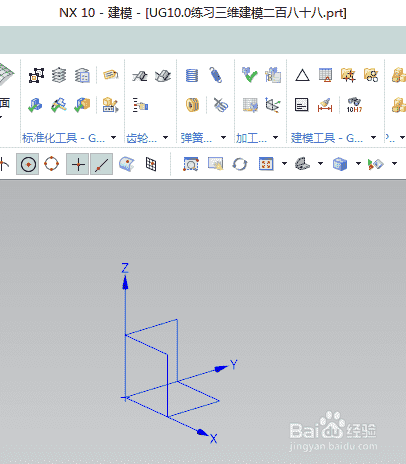

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模288

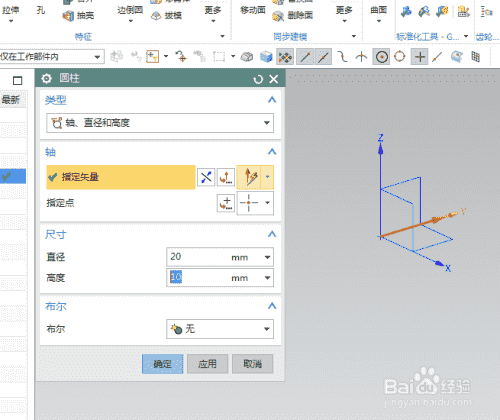

步骤读数2如下图所示，
执行[]菜单-插入-设计功能-气缸[]，
指定向量的Y轴，指定点:坐标的原点。
设置尺寸:直径20，高度10，
单击“应用”。

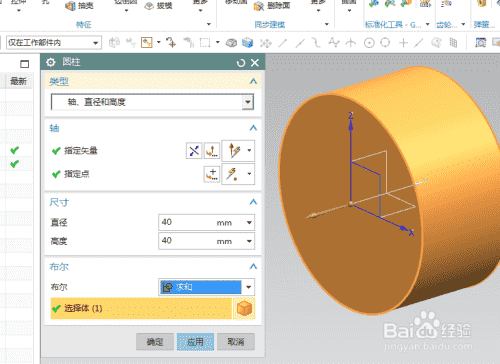

步骤读数3如下图所示，
指定矢量y轴，反向，
指定点:坐标原点，
设置尺寸:直径40，高度40，
布尔求和，
点击应用程序，

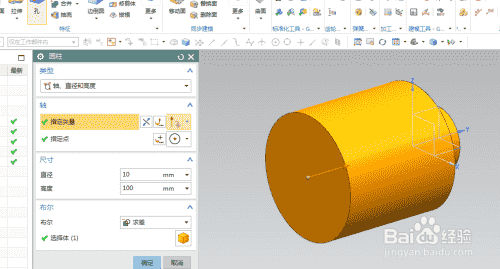

步骤读数4如下图所示，
指定向量的Y轴和指定点:左端的中心点。
设置尺寸:直径10，高度100，布尔差，
单击应用。,

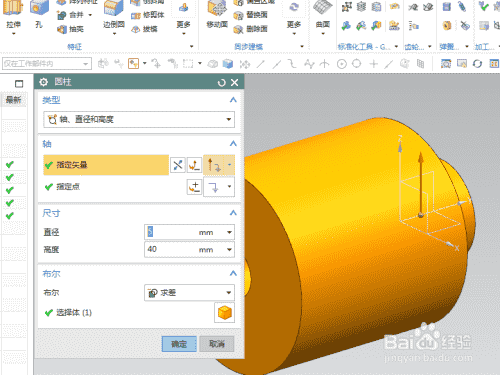

步骤读数5如下图所示，
指定向量的Z轴，指定点:X坐标和Z坐标都是0，只有Y坐标是5。
设置尺寸:直径5，高度40，
布尔差分查找，
单击确定。

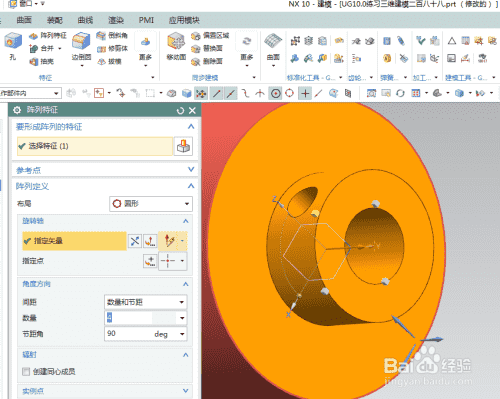

步骤读数6如下图所示，
单击工具栏中的阵列功能。
选择刚圆柱体，圆形布局，指定矢量Y轴，设置数字4，俯仰角90，
单击确定。

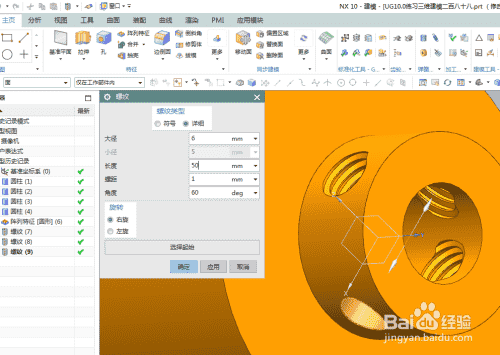

步骤读数7如下图所示，
点击工具栏中的“更多-线程”，线程类型详细。
选择内孔的侧表面，选择平面的参考平面，设置更长的长度，并在此将其设置为50就足够了。
其余参数默认，单击确定。,
相同的方法创建四个内部线程。,
步骤读数8如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
该三维建模完成。
这个练习结束了。
