UG10.0练习3D建模280

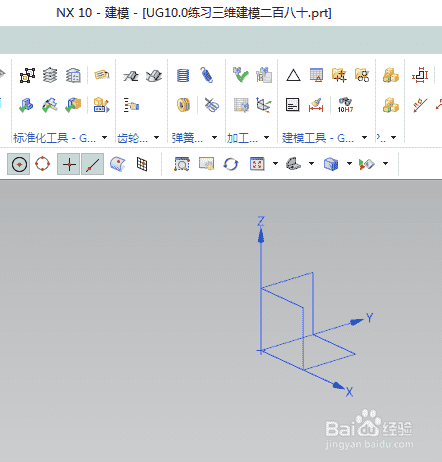

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模280

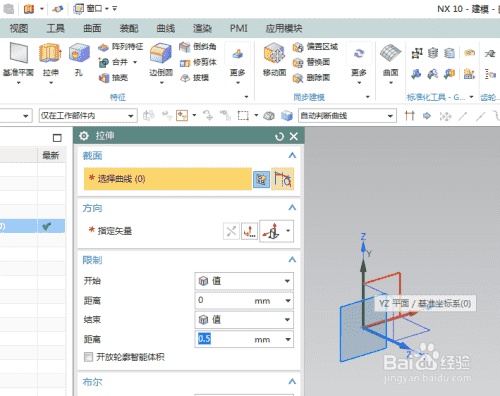

步骤读数2如下图所示，
执行[拉伸-YZ平面]直接进入草图。

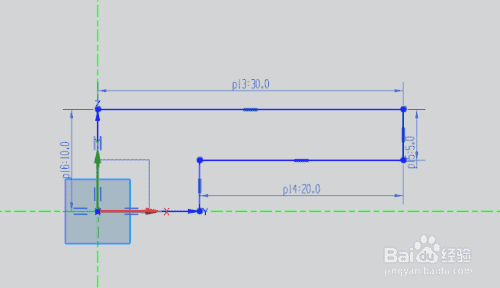

步骤读数3如下图所示，
激活轮廓命令，绘制一个空心“L”，
添加几何约束、重合、
激活快速标注命令标注:上边缘长度30，中边缘长度20，右边缘高度5，左边缘高度10。
单击“完成”退出草图。

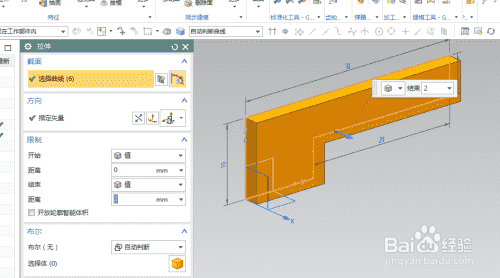

步骤读数4如下图所示，
设置限制:0开始，2结束，
单击确定。

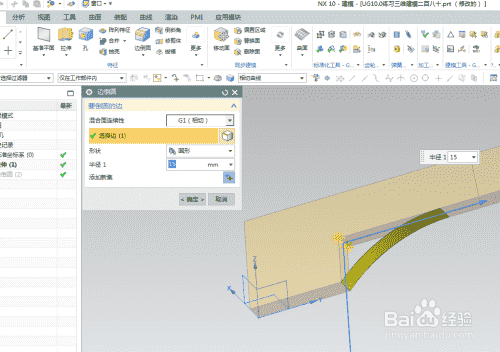

步骤读数5如下图所示，
单击工具栏中的舍入命令，
选择实体相交线，将半径设置为R15，
点击应用程序，

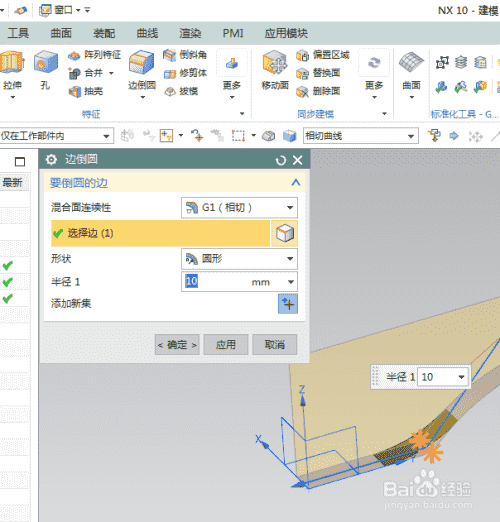

步骤读数6如下图所示，
选择另一条实体相交线，
将半径设置为R10，
单击“应用”

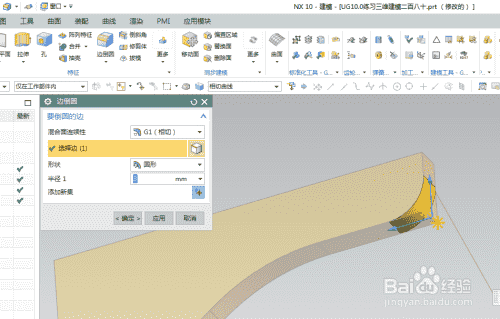

步骤读数7如下图所示，
选择头部边缘的实线，并将半径修改为R3。
单击“应用”。

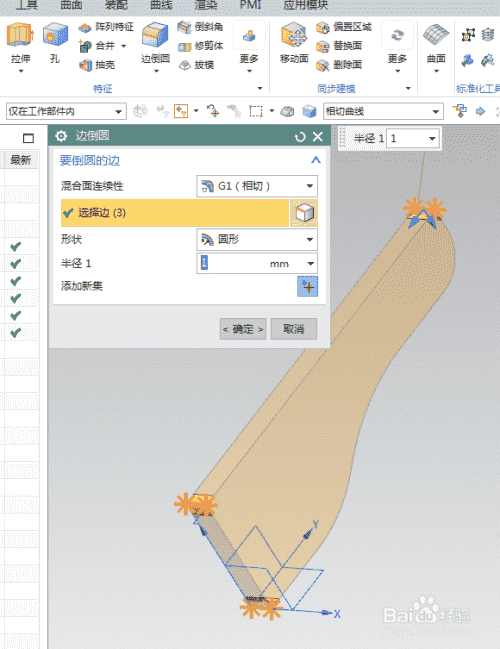

步骤读数8如下图所示，
选择其他三个实体的相交线，并将半径设置为R1。
单击确定。

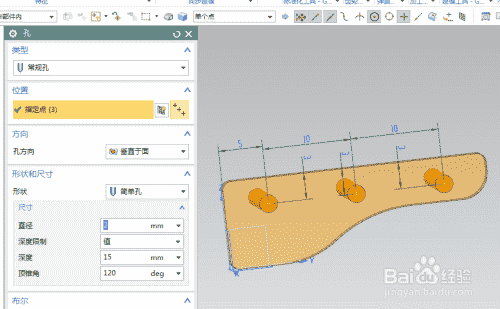

步骤读数9如下图所示，
单击工具栏中的孔命令，
指定点:点击平面，床框三个点，两个点相距10，三个点远离上边线3，左边点远离左线5。
将形状设置为简单孔，直径为2，其余为默认值。
单击确定。

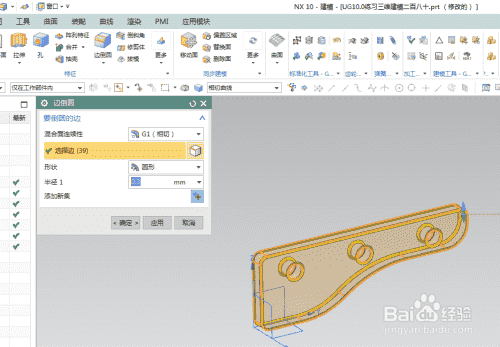

步骤读数10如下图所示，
单击工具栏中的边缘倒圆命令。
按住Ctrl+A，选择所有实体边，
将半径设置为0.3。
单击确定。
步骤读数11如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
三维建模已经完成，本练习已经结束。
-12步读取结束
