UG10.0练习3D建模161
-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:

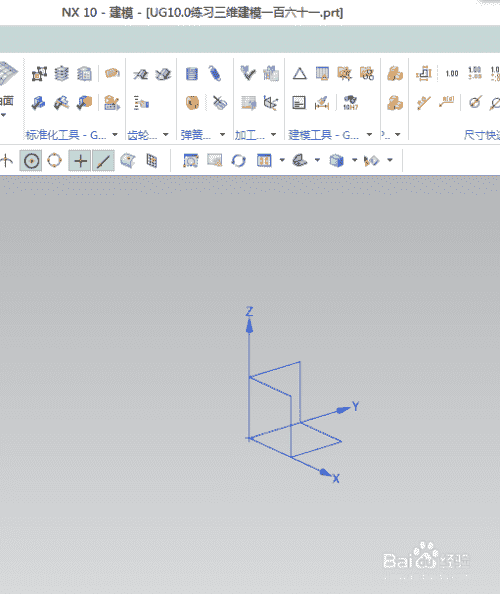

打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模161
步骤读数2如下图所示，

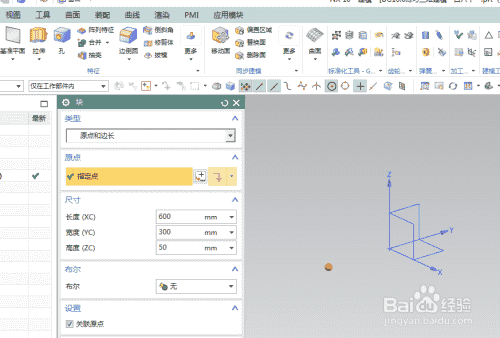

执行[]菜单-插入-设计特色-长方体[]，
指定点:x坐标为0，y坐标为-150，z坐标为0，
设置大小:600x300x50。
单击应用。
步骤读数3如下图所示，
指定点:矩形角点，
设置尺寸:300x300x300。
布尔无，
单击确定。
步骤读数4如下图所示，

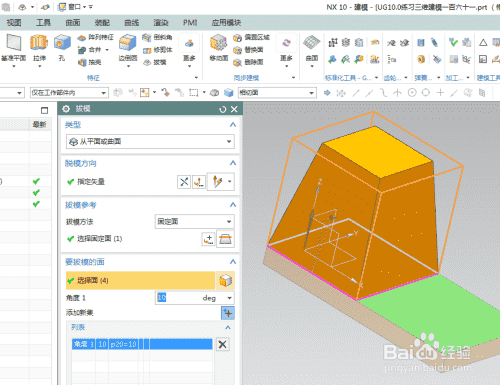

单击工具栏中的边缘倒圆命令。
指定矢量z轴，
固定表面选择大平面，
拔模曲面选择四个侧面，
角度设置为10°，
单击确定。
步骤读数5如下图所示，

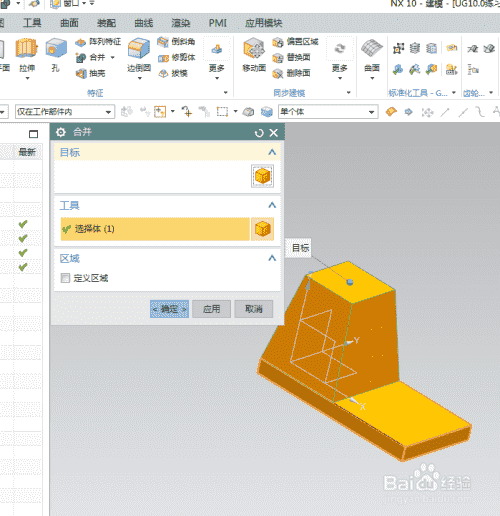

单击工具栏中的合并命令。
点击软件中的所有实体，
单击确定。
步骤读数6如下图所示，

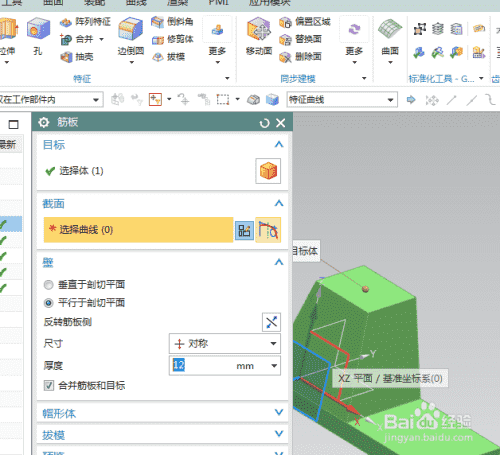

执行[菜单-插入-设计特征-肋板-XZ平面]直接进入草图。
步骤读数7如下图所示，

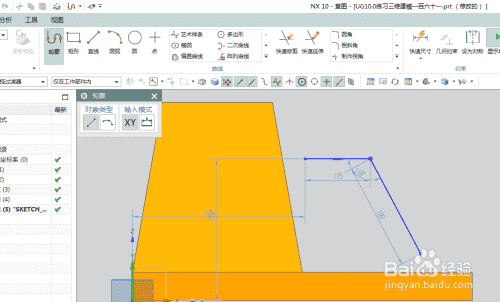

激活轮廓命令，绘制两条线段，
单击“完成”退出草图。
步骤读数8如下图所示，

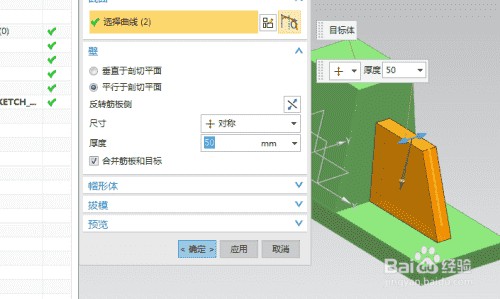

将对称尺寸设置为50厚，
单击确定。
步骤读数9如下图所示，
隐藏基准坐标系并将显示设置为着色。
—————
到目前为止，
该三维建模完成。
这个练习结束了。
-10步读取结束
