UG10.0练习三维建模300

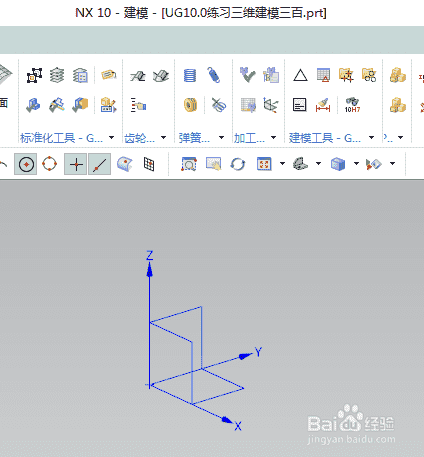

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，
创建新的空白模型文件。
另存为:UG10.0练习3D建模300

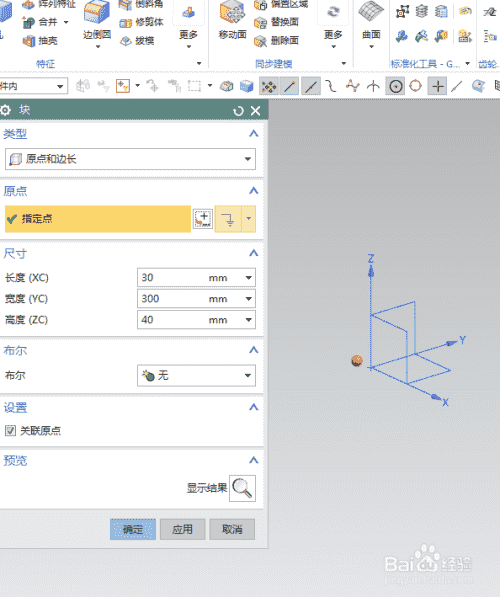

步骤读数2如下图所示，
执行菜单-插入-设计功能-长方体。
指定点:x坐标是-15，其他y坐标和z坐标都是0。
设置大小:30x300x40。
单击确定。

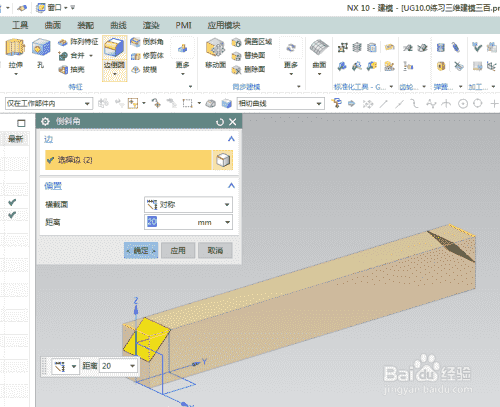

步骤读数3如下图所示，
单击工具栏中的斜角命令。
选择两端的边线，并将横截面的对称距离设置为20。
单击确定。

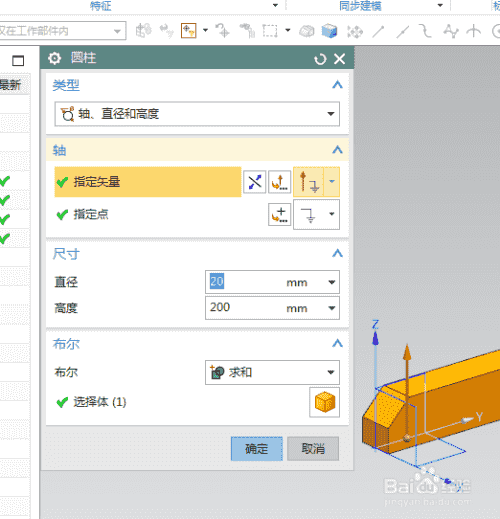

步骤读数4如下图所示，
执行[菜单-插入-设计特征-圆柱体]，
指定矢量z轴，指定点:x坐标和z坐标均为0，y坐标设置为30。
设置尺寸:直径20，高度200，
布尔求和，
单击确定。

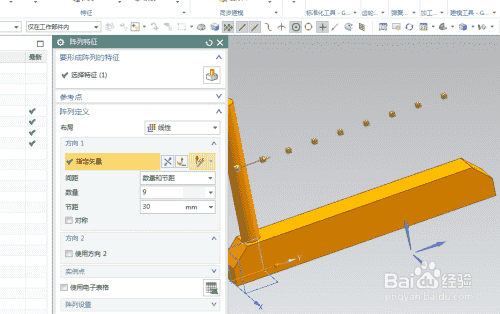

步骤读数5如下图所示，
单击工具栏中的阵列特征命令。
选择圆柱体，线性布局，
指定向量y轴，
将数字设置为9，音高30，
单击确定。
步骤读数6如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
三维建模已经完成，本练习已经结束。
-7步读取结束
