UG10.0练习3D建模147

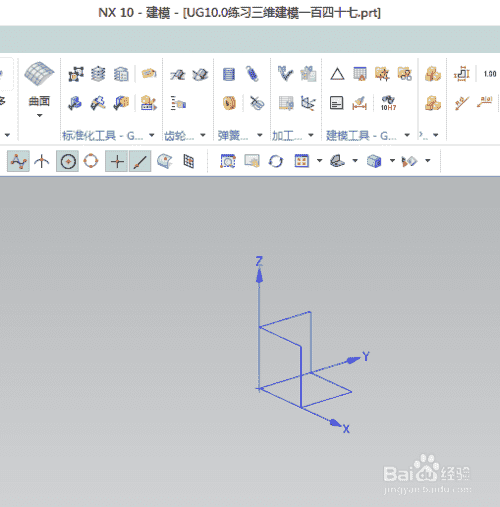

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模147

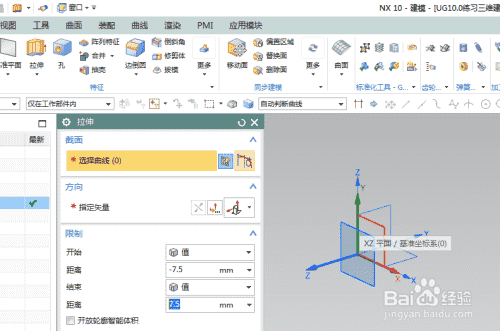

步骤读数2如下图所示，
执行[拉伸-XZ平面]直接进入草图。

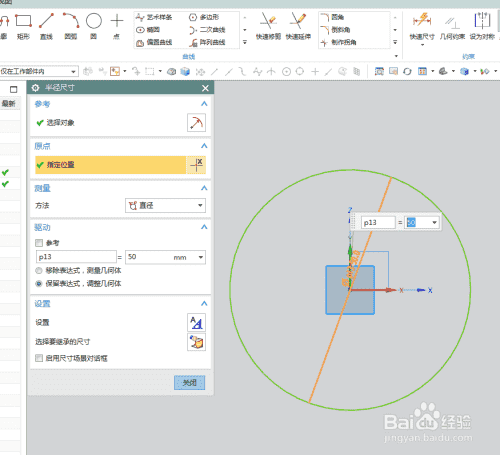

步骤读数3如下图所示，
激活圆命令，在坐标原点周围画一个圆。
双击将直径修改为50。

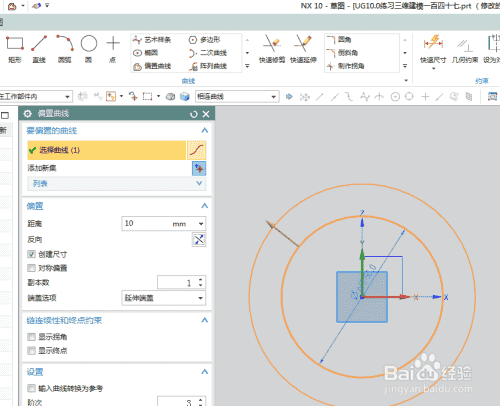

步骤读数4如下图所示，
激活偏移曲线命令，向外偏移10毫米。

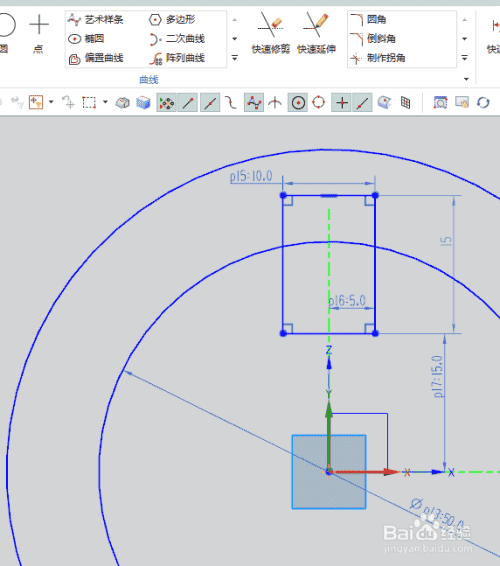

步骤读数5如下图所示，
激活矩形命令，绘制一个矩形，
激活快速尺寸命令，标记宽度10、半宽5和离水平轴的下边缘距离15。

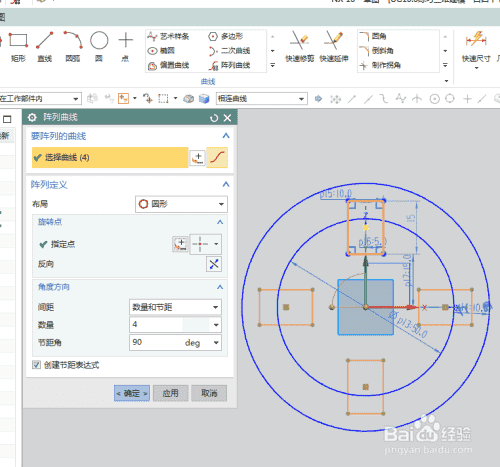

步骤读数6如下图所示，
激活阵列曲线命令，圆形布局，矩形阵列分成四个、

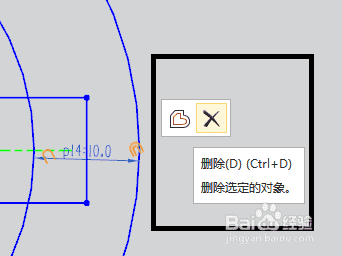

步骤读数7如下图所示，
单击偏移约束的符号，然后单击“删除”。

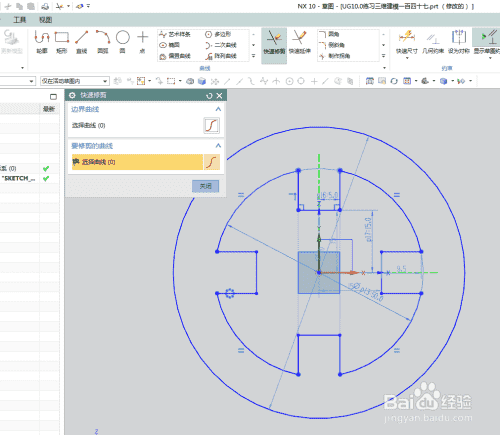

步骤读数8如下图所示，
激活快速修剪命令，修剪下图中的矩形和内圆。
单击“完成”退出草图。

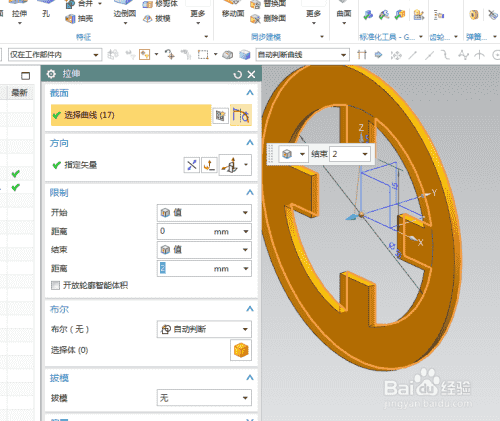

步骤读数9如下图所示，
设置限制:0开始，2结束，
单击确定。
步骤读数10如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
这个三维建模完成了，这个练习也完成了。
-11步读取结束
