UG10.0练习3D建模181

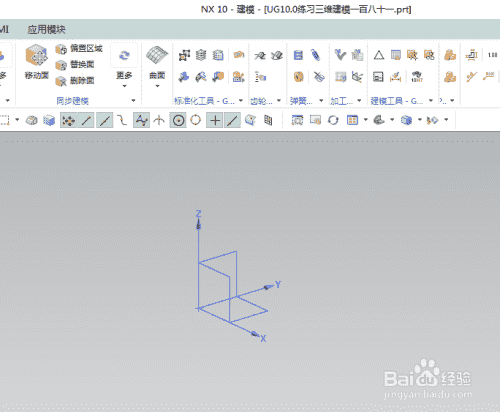

-一步阅读工具/原材料计算机UG10.0软件方法/步骤1如下图所示:
打开UG10.0软件，创建一个空白模型文件，
另存为:UG10.0练习3D建模181

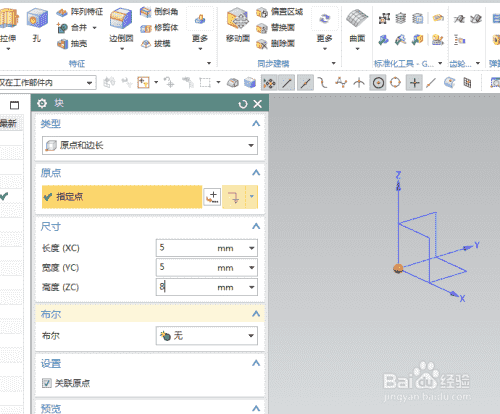

步骤读数2如下图所示，
执行菜单-插入-设计功能-长方体。
指定点:坐标原点，
设置尺寸:5x5x8，
单击确定。

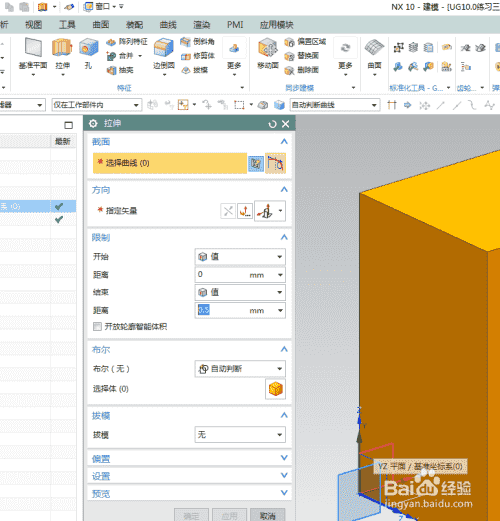

步骤读数3如下图所示，
执行[拉伸-YZ平面]直接进入草图。

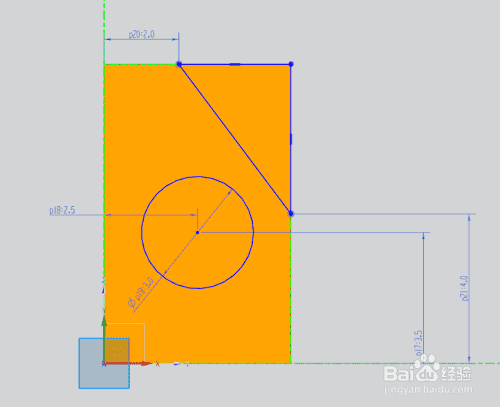

步骤读数4如下图所示，
激活圆命令，画一个圆，双击将直径修改为3，圆的中心距垂直轴2.5，距水平轴3.5。
激活轮廓命令，绘制一个三角形，并激活快速标注命令标注:上距离2，右距离4。
单击“完成”退出草图。

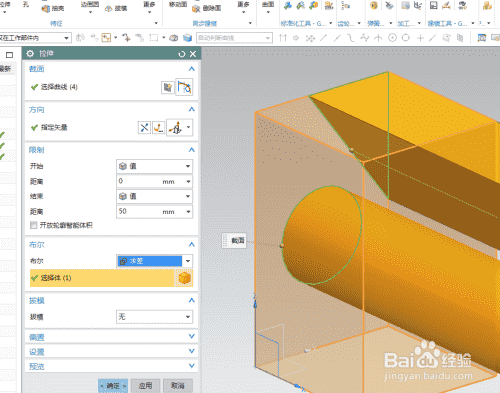

步骤读数5如下图所示，
默认限制:0开始，50结束。
布尔差分查找，
单击确定。

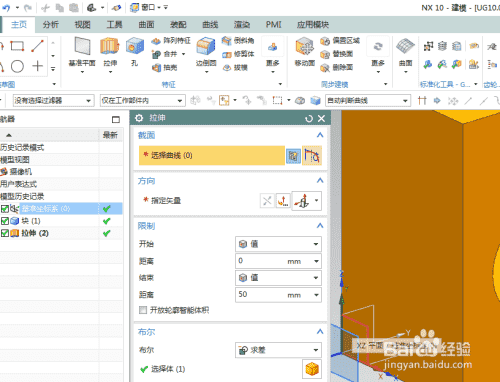

步骤读数6如下图所示，
执行[拉伸-XZ平面]直接进入草图。

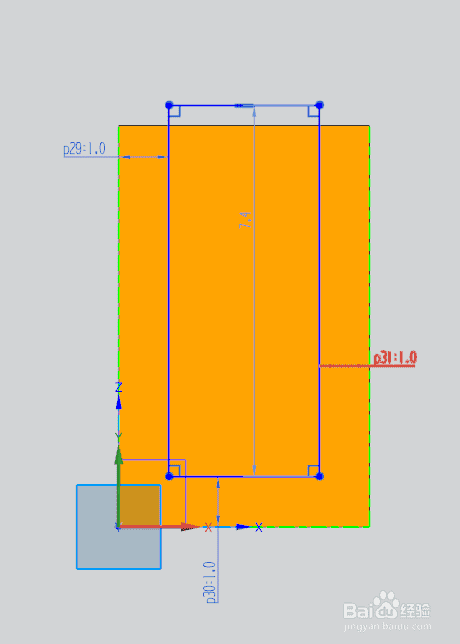

步骤读数7如下图所示，
激活矩形命令，绘制一个矩形，
激活快速标注命令，标注矩形的三条边与实体的三条边相距1.0。
单击“完成”退出草图。

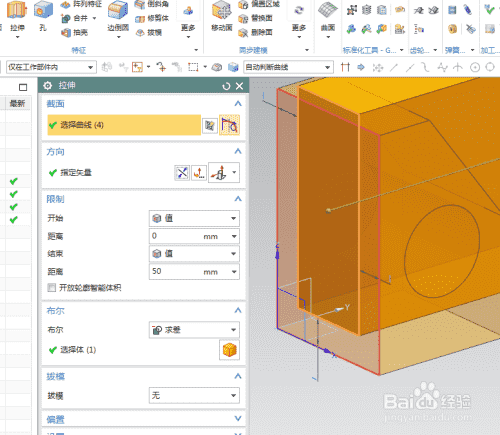

步骤读数8如下图所示，
设置限制:0开始，50结束，
布尔差分查找，
单击确定。
步骤读数9如下图所示，
隐藏基准坐标系，显示设置为阴影，
—————
到目前为止，
三维建模已经完成，本练习已经结束。
-10步读取结束
